Řetězové a ozubené disky

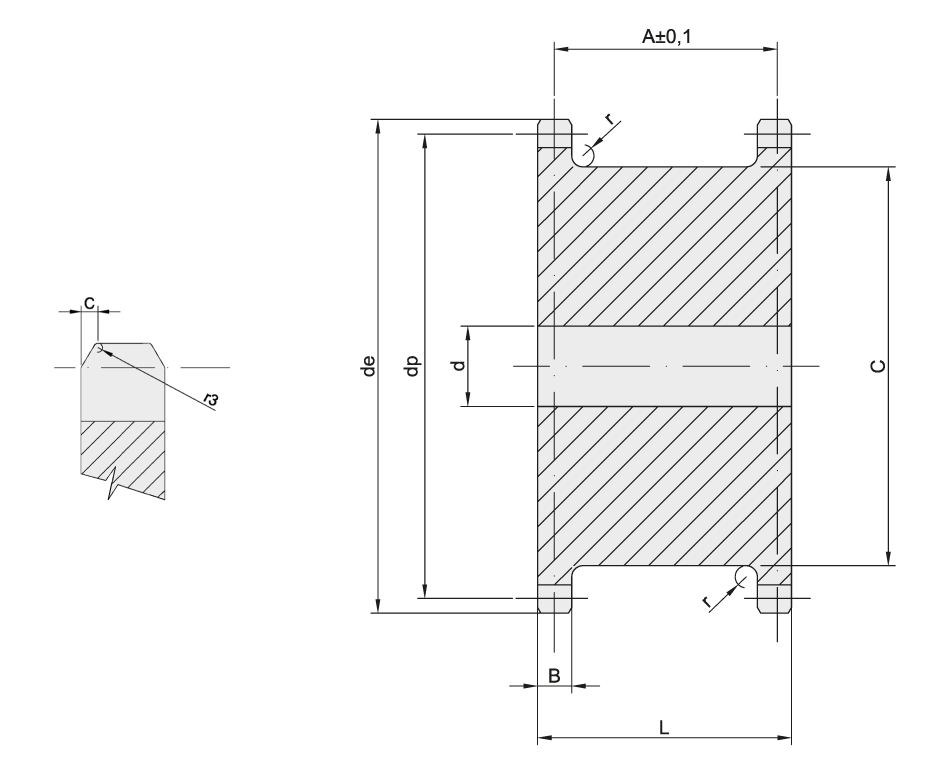

06B-1 - Ozubené kolo pro dva jednořadé řetězy

dle DIN 8187 ISO/R606

• Počet zubů: 13 - 25
• Rozteč řetězu (P): 9,525 mm
• Vnitřní šířka řetězu (b₁): 5,72 mm
• Průměr válečku (D): 6,35 mm
• Poloměr zaoblení zubu (r₃): 10 mm
• Šířka zaoblení (C): 1,0 mm

• Materiál: ocel
• Typ řetězu: 3/8” x 7/32”, R. 6.35
• Katalogový list (PDF): Ozubené kolo pro dva jednořadé řetězy

08B-1 - Ozubené kolo pro dva jednořadé řetězy

dle DIN 8187 ISO/R606

• Počet zubů: 13 - 25
• Rozteč řetězu (P): 12,7 mm
• Vnitřní šířka řetězu (b₁): 7,75 mm
• Průměr válečku (D): 8,51 mm
• Poloměr zaoblení zubu (r₃): 13 mm
• Šířka zaoblení (C): 1,3 mm
• Materiál: ocel
• Typ řetězu: 1/2” x 5/16”, R. 8.51
• Katalogový list (PDF): Ozubené kolo pro dva jednořadé řetězy

10B-1 - Ozubené kolo pro dva jednořadé řetězy

dle DIN 8187 ISO/R606

• Počet zubů: 13 - 25
• Rozteč řetězu (P): 15,875 mm
• Vnitřní šířka řetězu (b₁): 9,65 mm
• Průměr válečku (D): 10,16 mm
• Poloměr zaoblení zubu (r₃): 16 mm
• Šířka zaoblení (C): 1,6 mm
• Materiál: ocel
• Typ řetězu: 5/8” x 3/8”, R. 10.16
• Katalogový list (PDF): Ozubené kolo pro dva jednořadé řetězy

12B-1 - Ozubené kolo pro dva jednořadé řetězy

dle DIN 8187 ISO/R606

• Počet zubů: 13 - 25
• Rozteč řetězu (P): 19,05 mm
• Vnitřní šířka řetězu (b₁): 11,68 mm
• Průměr válečku (D): 12,07 mm
• Poloměr zaoblení zubu (r₃): 19 mm
• Šířka zaoblení (C): 2,0 mm
• Materiál: ocel
• Typ řetězu: 3/4” x 7/16”, R. 12.07
• Katalogový list (PDF): Ozubené kolo pro dva jednořadé řetězy

16B-1 - Ozubené kolo pro dva jednořadé řetězy

dle DIN 8187 ISO/R606

• Počet zubů: 13 - 25
• Rozteč řetězu (P): 25,4 mm
• Vnitřní šířka řetězu (b₁): 17,02 mm
• Průměr válečku (D): 15,88 mm
• Poloměr zaoblení zubu (r₃): 26 mm
• Šířka zaoblení (C): 2,5 mm
• Materiál: ocel
• Typ řetězu: 1” x 17,02, R. 15.88
• Katalogový list (PDF): Ozubené kolo pro dva jednořadé řetězy
